產品介紹：

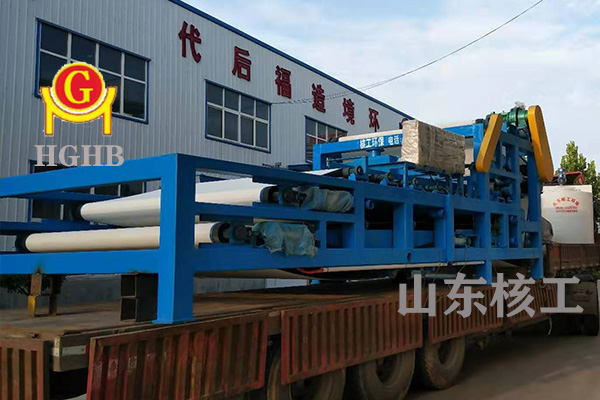

帶式污泥脫水機是核工公司吸收、消化國內外最新污泥脫水技術、經反復研究實踐改進而成的一種新型三網式污泥脫水壓濾設備，具有污泥脫水率高、泥餅含固量高等特點，其主要技術指標已經達到國內先進水平，適用范圍非常廣泛。
一、工作原理：
高效絮凝對污泥進行合理的調質處理，利用重力脫水，機械擠壓脫水原理脫除了污泥中的水分，使污泥以濾餅狀態排出，可將各種工業污泥經重力脫水后得到高質量的泥餅，高品質的濾帶在壓濾過程中可迅速脫水，后面漸小的壓輥排列以及濾帶接觸角度的改變，確保壓力和剪切的最佳組合，從而大大提高泥餅含固率和脫水效率，獨特設計的電磁調偏和濾帶張緊系統解決了設備使用中的一些困難。
二、結構說明：
帶式污泥脫水機包括絮凝區，重力脫水區、楔形脫水區，加壓脫水區。（成套設備包括其所需之附屬設備。）
1、絮凝區：設備裝置有直立型凝集槽一座，并裝置攪拌機一組。
2、重力脫水區：一次重力濃縮區由濃縮濾布組成，其材質為PE材質，凝集后污泥導入濃縮濾布濃縮。
3、楔形脫水區：楔形脫水區由濃縮濾布組成，其材質為PE材質。一次重力脫水后導入楔形脫水區繼續濃縮脫水。
4、加壓脫水區：加壓脫水區由主滾輪.導引滾輪及壓擠滾輪等構成，主滾輪為特殊L形條塊，濃縮污泥介于兩條帶之間，藉由兩滾輪逐漸增加壓力剪切脫水，分離水則輕易地從溝槽派出，有效地壓出污泥中的水分，并排出泥餅。（為了使濾布正常運行，設有電磁調偏裝置）
5、濾布清洗裝置：濾布剝離泥餅后，經裝置于濾布兩面的清洗水噴頭加以清洗干凈。
6、電磁調偏裝置：氣動式，當濾布異常偏移時，藉著電磁調偏裝置感知，使脫水設備立即停止運作，保障機器安全。限位開關能測得濾帶的極限偏移，當濾帶發生極限偏移時脫水機立即自動感應停止運轉。

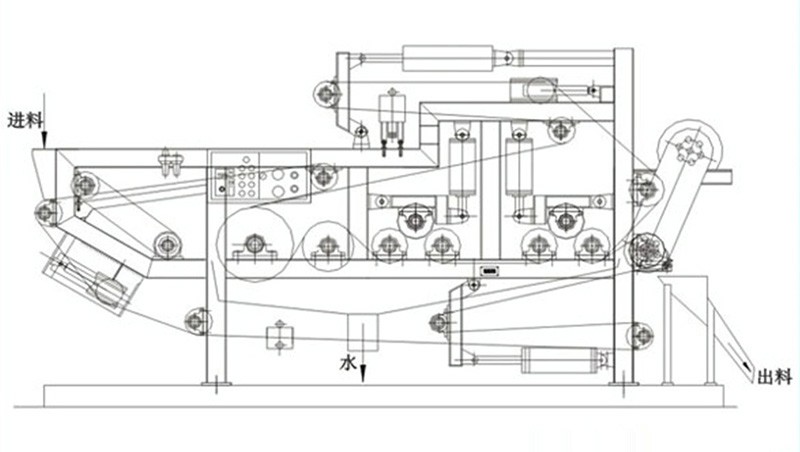

平面示意圖：
三、技術指標(僅參考) :
|
項目/型號 |
HGDYQ500 |
HGDYQ1000 |
HGDYQ1500 |
HGDYQ2000 |
HGDYQ2500 |
HGDYQ3000 |
|
|
濾帶寬度 |
500 |
1000 |
1500 |
2000 |
2500 |
3000 |
|
|
污泥處理量(m3/h) |
1-4 |
4-8 |
8-14 |
14-20 |
20-25 |
25-35 |
|
|
濾餅含水率 |
≤80% |
|
|
|
|
|
|
|
污泥回收率 |
≥95% |
|
|
|
|
|
|
|
濾帶張力(KN/m) |
0~5 |
0~4.9 |
0~4.1 |
0~3.9 |
0~3.3 |
0~3.3 |
|
|
壓榨濾帶線速度(m/min) |
1.4~7.2 |
||||||
|
沖洗水耗量(m/min) |
回用水 |
〈8.2 |
〈14.5 |
〈20.7 |
〈27 |
〈35.2 |
〈45.6 |
|
凈水 |
〈2.7 |
〈4.8 |
〈6.9 |
〈9 |
〈11.7 |
〈15.1 |
|
|
沖洗水壓力(m3) |
回用水 |
≥0.4 |
|||||
|
凈水 |
≥0.8 |
||||||
|
|
|
||||||
|
主電機功率( kw ) |
0.75 |
1.5 |
2.2 |
3 |
3 |
4 |
|
|
空壓機功率 |
2.2 |
2.2 |
2.2 |
3 |
3 |
4 |
|
|
主機重量 |
2500 |
3100 |
3900 |
4500 |
5300 |
6100 |
|
四、結構特點：
1、加固機架，外形美觀大方，軸承座特制一堅固、防腐防水、特殊防腐工藝；
2、結構剛度大，運行平穩、噪音低，化學藥劑用量少；
3、配置先進的濃縮預處理設備，(對污泥絮凝效果好)運行成本低；
4、重力脫水區配置先進的布料器，使物料分布均勻，延長濾帶壽命；
5、具有超長的重力脫水區和楔形脫水區，物料脫水充分，保證物料不會在壓榨區內溢出；
6、輥系排列科學有序，重力脫水、楔形脫水、壓榨脫水分別排出，互不干擾，壓榨脫水輥直徑比率大，脫
水效果好。因此生產能力大、節能高效；
7、從進料到排出泥餅連續作業自動化程度高，根據需要可設PLC接口，便于微機集中控制；
8、動力傳動機構采用機械或變頻無級調速，調速范圍大，適應性廣；
9、帶式壓濾機濾帶設有可靠的反沖洗裝置，保證濾帶的脫水效果；
10、帶式壓榨過濾機采用氣動張緊和氣動自動糾偏裝置，保證濾帶的安全正常運行；
11、帶式壓濾機操作安全可靠，采用紅外安全防護和全方位的緊急安全停車裝置；
12、帶式壓榨過濾機可根據不同物料配置不同結構的濾帶過濾精度高；
五．適用范圍：
廣泛適用于礦山、陶瓷、化工、冶金、淀粉、果汁、制藥、果汁、電力、煤炭、造紙、豆渣、署渣、酒遭、木署渣等等行業的連續脫水。
附：帶式污泥脫水機在不同行業的運行參數（僅參考）
|
污泥種類 |
污泥含固率 |
藥劑使用量 |
處理能力 |
泥餅含固率 |
|
|
市政污泥 |
初沉污泥 |
2-6 |
2-4 |
120-350 |
25-38 |
|
剩余活性污泥 |
1-3 |
3-5 |
70-150 |
18-25 |
|
|
生化污泥 |
消化污泥 |
3-6 |
3-6 |
150-400 |
24-38 |
|
剩余活性污泥 |
1-3.6 |
2-5 |
50-160 |
18-25 |
|
|
自來水廠污泥 |
2-3 |
2-3 |
80-150 |
20-25 |
|
|
屠宰污泥 |
剩余活性污泥 |
1-2.5 |
6-10 |
50-140 |
18-22 |
|
沉淀+生化+凝固 |
2-4 |
5-8 |
80-150 |
18-26 |
|
|
工業污泥 |
造紙工業污泥 |
2-5 |
2-3 |
100-450 |
30-45 |
|
皮革工業污泥 |
3-5 |
3-8 |
100-350 |
22-38 |
|
|
食品工業污泥 |
1-2 |
4-8 |
50-80 |
15-18 |
|
|
染料工業污泥 |
1.5-2.5 |
4-10 |
50-140 |
17-22 |
|
|
海產品加工業污泥 |
1-2.5 |
2-3 |
50-70 |
16-18 |
|
|
釀酒工業污泥 |
2-3 |
2-3 |
60-100 |
18-23 |
|
|
煉油工業污泥 |
2-3 |
2-3 |
80-100 |
20-22 |
|
|
紡織工業污泥 |
2-3 |
2-3 |
80-180 |
20-25 |
|
|
印染工業污泥 |
2-3 |
2-5 |
80-150 |
18-20 |
|
|
制堿鹽業污泥 |
20-23 |
2-3 |
1200-1840 |
42-45 |
|
|
酸性廢水中和污泥 |
15-35 |
1.5-2.5 |
900-2800 |
50-65 |
|
|
電鍍污泥 |
2-4 |
1.5-2.5 |
80-350 |
20-30 |
|
|
鋼鐵工業污泥 |
12-30 |
0.3-1 |
660-2400 |
70-83 |
|
|
淀粉渣 |
10-15 |
2-3 |
800-1500 |
45-50 |
|
|
洗煤廠污泥 |
54-56 |
0.3-1 |
3240-4480 |
74-77 |
|
